应该所有的暖通行业从业者应该都听说过“水力平衡”这个专有名词。在空调水系统中水力平衡一直是一个重点与难点。

前段时间欧亚小编曾发布过一篇名为《空调水系统的形式分类：同程式系统与异程式系统》的文章，细心的朋友应该不难看出，其实同程式系统就是为了更好地解决“水力平衡”，而且在那篇文章的.后，小编还专门讲述了平衡阀解决异程式系统水力不平衡的应用。

平衡阀功能、原理
工程中常用设置平衡阀来解决空调水系统的水力平衡问题，特别是对于那些阻力先天不平衡的支管环路（例如：各支管道中的末端设备阻力相差很大等）。为了..系统中各个分区能分配到设计规定的水流量，对于规模较大的水系统，有条件时，宜在各个分支管路处装设平衡阀（这也是目前空调水系统设计时，经常采用的一种水力调节方式）。

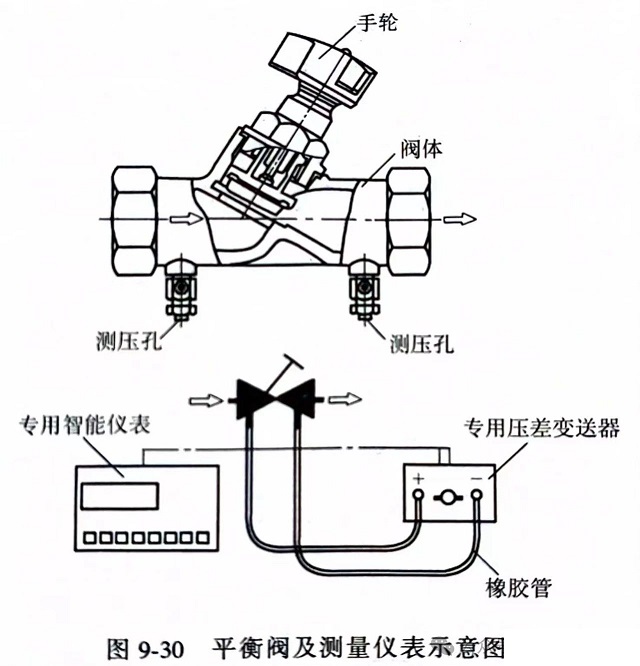

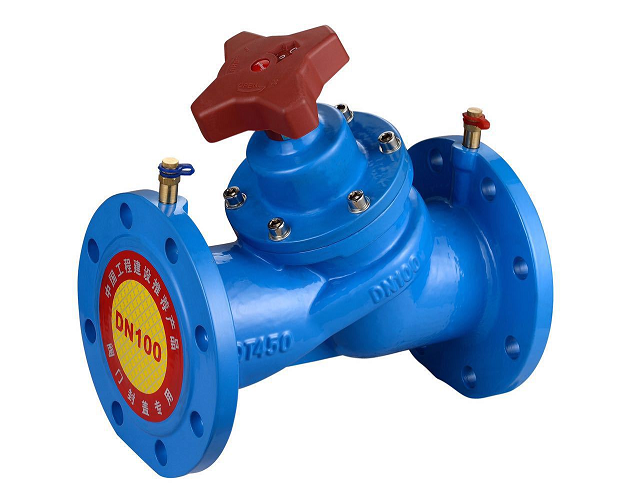

平衡阀的构造：如上图所示为平衡阀及测量仪表示意图。平衡阀主要由阀体、阀杆、阀芯、阀座、手轮和测压孔等部分组成。根据阀门口径大小可分为小口径(通常指φ15~φ50mm)及大口径(通常指φ65~φ150mm)两类，其实现在的空调工程中，随着动态平衡阀的发展，超大口径的平衡阀也已经非常常见。

平衡阀的功能，主要有以下四个方面：1、测量流量。通过测压孔测得水流经平衡阀时的压力差，将压差信号通过专用的压差变送器，传递给专用智能仪表，可读出被测的流量值。2、调节流量。通过旋转手轮，读出阀门的开度值。一旦设定阀门的开度后可以加以锁定。3、隔断功能。阀门处于全关位置时，可以完全截断流量，相当于一个截止阀。4、排污功能。对于小口径的阀门，接有排污短接管。通过排污口，可以排除管段中的积水。

施工过程中，选择平衡阀时，按照生产厂家提供的流量一压差一口径的选择线算图进行选择。根据水系统管路的水力计算结果和应由平衡阀来消除的剩余压头，确定平衡阀的口径。

平衡阀的选用及安装注意事项

1、阀门的压差(降)△P应大于3kPa，否则会影响测量的准确性，而阀门的局部阻力系数为10~14，按此折算出管内水流速度应大于0.7m/s，这样可使阀门口径与管径相同，不作变径。

2、平衡阀应尽可能设在回水管上，以..供水压力不降低。

3、为使流经阀门前后的水流稳定，..测量精度，平衡阀应尽可能安装在直管段上。满足阀前为5D、阀后为2D的要求(D为管道公称直径)。当阀前为水泵时，直管段长度应加大至10D。这一点在各大暖通空调相关规范中都有所描述。关于空调水系统中的平衡阀功能、原理，及安装注意事项的内容简述就到此为止。大家如果还想要了解更多的暖通行业知识，可以随时联系我们呦。
