关于离心压缩机的工作原理之前有发文讲说,本文,欧亚小编就来说说关于离心压缩机的开关与注意事项与工作逻辑。
1、离心式冷水机组注意事项
温度高于43℃的水不得流入蒸发器或冷凝器。否则,压力过高的制冷剂会从..阀排放出去,引起制冷剂的损失。启动机组前应对机组状态进行检查,避免影响开机的情况发生。机组启动时,如果启动联锁回路处于下列任一状态,即使按下“开机”键,机组也不会启动:
(1)进口导叶没有全闭;
(2) 故障保护回路没有复位;
(3) 变频器未准备好;
(4) 油箱内油温低于 45℃;
(5) 电机绕组温度高于 60℃;
(6) 供油压差不足 250kPa ( 供油压力与油箱内压力之差 )
(7) 冷冻水出水温度低于设定值;
(8) 制冷机停机后再启动的时间间隔未达到 20 分钟;
(9) 冷水泵或冷却水泵没有运转。
2、开机准备与检查内容检查电源:
包括主受电柜电源,开关柜电源,双头切换开关在正常位置,主机控制柜按顺序(水路电磁阀、冷却泵启动器、冷冻泵启动器、主机开关柜合闸)送电,线电压允许按铭牌标定±5%,.大不能超过±10%。
检查水压:打开通过主机热交换器的所有水路闸阀(旁通阀除外),水泵通电启动后观察运行水压是否正常。
检查阀门:液体截止阀、..阀、油压阀是否确定完全打开。
检查油位:油位是否在上视镜中-下视镜中。
注意:当冷水机组连续通电12小时以上,油温预热到50℃;冷却水泵、冷冻水泵和冷却水塔已经运行,并且在蒸发器和冷凝器的进出水压建立了0.1Mpa的稳定压差前提下,才能启动主机。
开机程序:开风机盘管等末端设备→开冷冻水泵、冷却水泵→开冷却塔风机(根据冷却水温度情况而定)→开冷水机组主机。

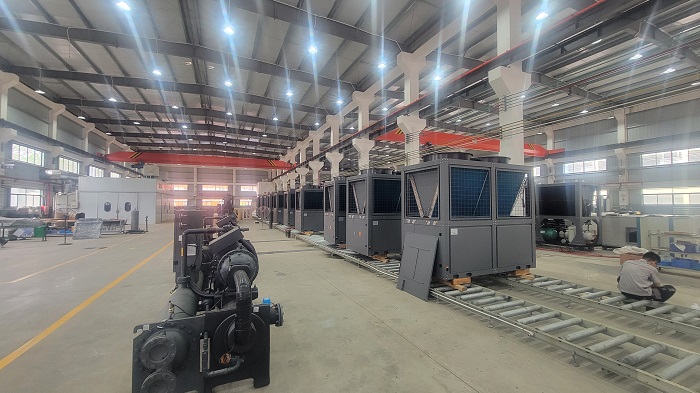

欧亚制冷清远工厂生产实拍
3、 主要控制逻辑
1)冷冻水泵启停控制机组处于停机状态下启动机组时,冷冻水泵相对于油泵提前 5 分钟启动,在机组开机状态下 (包括待机),冷冻水泵一直处于开机状态,机组正常关机后,冷冻水泵相对于主电机延时 5 分 钟关闭。如果是由于故障保护导致压缩机停机,冷冻水泵延时关闭。
2)冷却水泵启停控制机组启动时,冷却水泵延时冷冻水泵 30 秒启动。在机组开机状态下(包括待机),冷却水泵 一直处于开机状态,机组正常关机后,冷却水泵相对于主电机延时 5 分钟关闭。如果是由于故障 保护导致压缩机停机,冷却水泵延时关闭。
3)压缩机容量调节运行根据冷冻水出温和设定的 PID 参数自动控制导叶开闭和电机的频率(对变频电机),进行压 缩机容量调节,使冷冻水出温恒定在 7±0.3℃。容量调节定义下面三种动作:其中导叶开度、电机频率均指输出值。能力保持:导叶和电机频率均为保持动作。
能力增大:导叶开度增大或电机频率增大。
能力减少:电机频率减少或导叶开度减少。
4)导叶的调节方法在机组启动前可全程手动开闭导叶,用以检查、调校电动执行器限位开关及导叶开度测量电路,系统上电或发出启动命令后,导叶将自动关至零位。在开机时,无论导叶是手动调节还是自动调节,每个周期执行三种导叶动作中的一个:保持;增大导叶开度;减少导叶开度。油箱温度≤48℃,油加热器接通;
油箱温度≥52℃,油加热器断开;
48℃<油箱温度<52℃,油加热器接触器保持状态。
油箱温度传感器故障时,关闭油加热器并显示故障,但运行中的主机不停机。

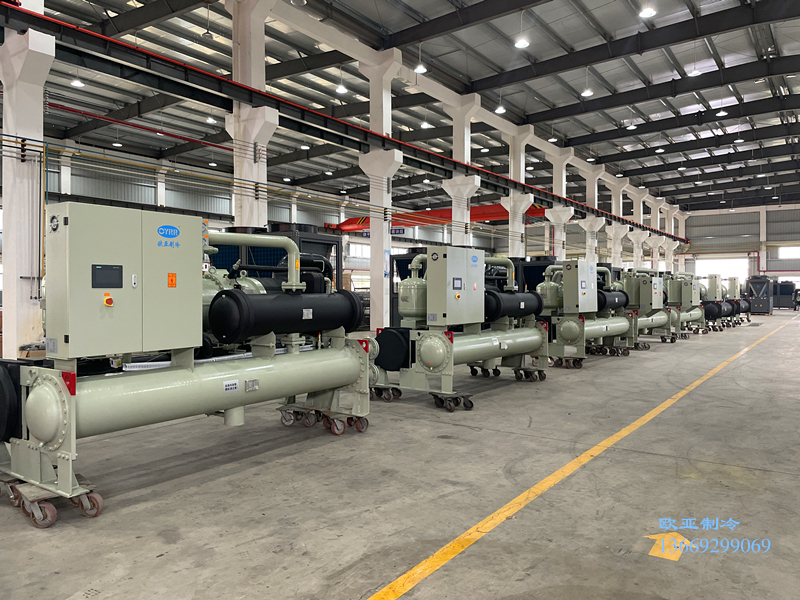

欧亚制冷|清远工厂螺杆冷水机组生产实拍

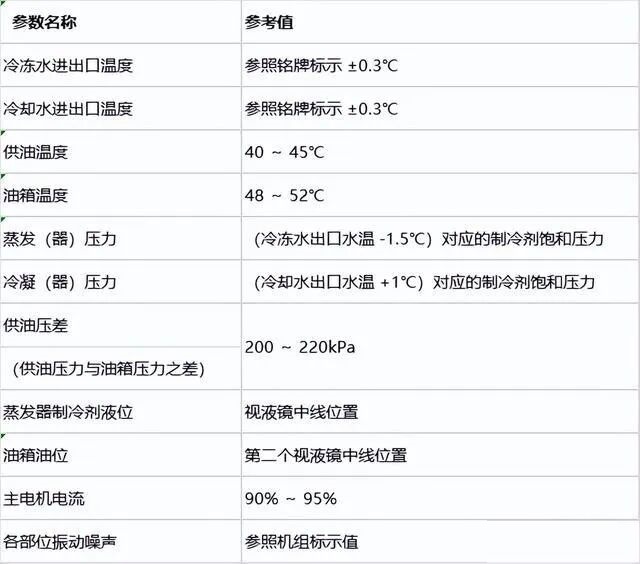

离心式冷水机组运行参考值:
